Nachträglich Frohe Weihnachtstage!
nutze die Zeit der Weihnachstfeiertage wieder in der Garage für den weiteren Zusammenbau meines Dino Spider 2000 Serie 1..
Habe 2 Drehzahlmesser angeschlossen und keiner zeigt bei laufendem Motor die Drehzahl an..
Anschlüsse sind wie am Schaltplan und die Durchgängigkeit des "braunen" Kabels von der Zündspule zum DZM ist auch gegeben..
Ein DZM ist aus einem Spider 2000 Serie 1 ohne Dinoplex, der andere ist wahrscheinlich aus einem Serie 2 und daher wahrscheinlich mit Dinoplex..
Das einzige was beide DZM machen, ist, dass die rechte der 3 Kontrollleuchten (bei einem Rot, beim anderen Orange) blinken.
ich habe irgendwo mal gelesen, dass die DZM für Motoren mit Dinoplex eine andere Elektronik verbaut haben (keine Ahnung ob das stimmt.)
daher wäre es verständlich, dass einer der beiden bei meinem Motor ohne Dinoplex nichst anzeigt..
wer kann mir helfen und sagen ob es noch andere Punkte gibt, wie man den DZM zu einer Anzeige bringen kann..
Danke!
Drehzahlmesser zeigt nichts an
Re: Drehzahlmesser zeigt nichts an
Hi Agnatus
According to FSB No.89 (Fiat Service Bulletin) & the parts cattalog, the Dinoplex was implemented into the Fiat production line on the Spider from Ricambi No.833.
In the parts catalog the split is described in Modifiche C/D 3259, and I have made this notes in my chassis list that you can download from FDF:
C 3259 - Pre mod. Of Dinoplex C: (F1.01: 4147199 ignition Coil - F4.01: 4176396 Engine bay wiring - F5.03: 4156031 Revolution Counter)

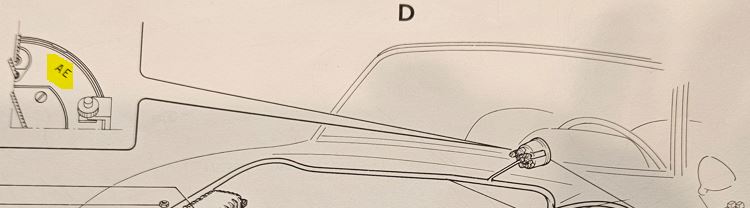

D 3259 - Post mod. Of Dinoplex C: (F1.01: 4190859 ignition Coil + 4191282 (AEC101) - F4.01: 4192293 Engine bay wiring - F5.03: 4190132 Revolution Counter (Stamped "AE" on the back side, suspect it means "Accensione Elettronico").
According to FSB No.89 the Dinoplex C was introduced in the production on Spider from Ricambi No.833 in june 1968.
So up to Ricambi No. 832: (Without Dinoplex) Revolution counter: 4156031
And from Ricambi No. 833: (With Dinoplex) Revolution counter: 4190132
BR
Erik
According to FSB No.89 (Fiat Service Bulletin) & the parts cattalog, the Dinoplex was implemented into the Fiat production line on the Spider from Ricambi No.833.
In the parts catalog the split is described in Modifiche C/D 3259, and I have made this notes in my chassis list that you can download from FDF:
C 3259 - Pre mod. Of Dinoplex C: (F1.01: 4147199 ignition Coil - F4.01: 4176396 Engine bay wiring - F5.03: 4156031 Revolution Counter)
D 3259 - Post mod. Of Dinoplex C: (F1.01: 4190859 ignition Coil + 4191282 (AEC101) - F4.01: 4192293 Engine bay wiring - F5.03: 4190132 Revolution Counter (Stamped "AE" on the back side, suspect it means "Accensione Elettronico").
According to FSB No.89 the Dinoplex C was introduced in the production on Spider from Ricambi No.833 in june 1968.
And from Ricambi No. 833: (With Dinoplex) Revolution counter: 4190132
BR
Erik
Re: Drehzahlmesser zeigt nichts an
Thanks Erik,
I'll check the tachometer for the "AE" marking...
I'll check the tachometer for the "AE" marking...
